EMI suojatiiviste

V: EMI-suojatiiviste (Electromagnetic Interference), joka tunnetaan myös nimellä EMC (Electromagnetic Compatibility) -tiiviste, on erikoiskomponentti, jota käytetään elektronisissa ja sähköjärjestelmissä estämään sähkömagneettisten häiriöiden tai radiotaajuushäiriöiden (EMI/RFI) kulkeutumista kahden vierekkäisen laitteen välillä. pinnoille, tyypillisesti silloin, kun elektroniikkakoteloissa tai -kaapeissa on aukkoja tai saumoja.

EMI-suojatiivisteiden ensisijainen tarkoitus on luoda johtava tiiviste kahden pinnan, kuten elektroniikkakotelon liitäntäpintojen tai piirilevyn (printed Circuit Board) reunojen, välille. Tämä tiiviste auttaa hillitsemään sisällä olevan elektroniikan sähkömagneettisia päästöjä ja estämään ulkoisten häiriöiden pääsyn koteloon. EMI-suojatiivisteitä käytetään yleisesti sovelluksissa, kuten tietoliikennelaitteissa, lääketieteellisissä laitteissa, sotilas- ja ilmailuelektroniikassa, kulutuselektroniikassa ja muissa sovelluksissa.

EMI-suojatiivisteiden tärkeimmät ominaisuudet ovat:
1. Johtavat materiaalit:Nämä tiivisteet on tyypillisesti valmistettu sähköä johtavista materiaaleista, kuten metallitäytteisistä elastomeereistä (kumeista) tai johtavista kangas-vaahtomuovimateriaaleista.

2. Muoto ja profiili:EMI-suojatiivisteitä on eri muotoisia ja profiileja, mukaan lukien tiivisteet, O-renkaat ja liuskatiivisteet, jotka sopivat erilaisiin tiivistysvaatimuksiin.

3. Pakkaus:Kun kaksi pintaa tuodaan yhteen, tiiviste puristuu kokoon, mikä varmistaa hyvän sähköisen kosketuksen ja tiiviin tiivistyksen.

4. Johtava liima:Joissakin EMI-suojatiivisteissä on johtavaa liimaa toisella tai molemmilla puolilla, mikä auttaa tiivisteen kiinnittymisessä liitäntäpintoihin.

5.Ympäristökestävyys:Monet EMI-suojatiivisteet on suunniteltu kestämään ankaria ympäristöolosuhteita, kuten äärimmäisiä lämpötiloja, kosteutta ja kemikaaleja.

6. Vaatimustenmukaisuusvaatimukset:EMI-suojatiivisteet valmistetaan usein tiettyjen vaatimustenmukaisuusstandardien ja -määräysten mukaisesti, kuten MIL-STD-461 sotilassovelluksissa tai FCC-määräykset kulutuselektroniikan osalta.

Käyttämällä EMI-suojatiivisteitä valmistajat voivat parantaa tuotteidensa sähkömagneettista yhteensopivuutta, vähentää elektronisten komponenttien välistä häiriöriskiä ja varmistaa, että elektroniset laitteet täyttävät päästöjä ja häiriöalttiutta koskevat säädökset.

V: SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO:ssa olemme ylpeitä siitä, että olemme johtava valmistaja, joka on erikoistunut laajaan valikoimaan huippuluokan EMI-suojausratkaisuja. Sitoutumalla huippuosaamiseen, innovatiivisuuteen ja luotettavuuteen olemme vakiinnutuneet luotetuksi kumppaniksi yrityksille, jotka etsivät korkealaatuista sähkömagneettisten häiriöiden suojausta.

Tehtaamme ydintarjonta:

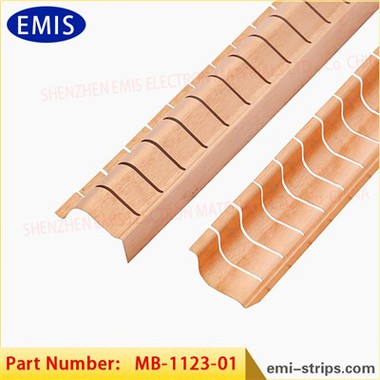

1. Berylliumkuparinen sormituki ja tiiviste:
BeCu SMD jousi
Beryllium Copper Springs
Suojaushuoneen suojanauhat ja SUS-jousi

2. Kangasvaahto (johtava vaahto):
Kattava T&K ja tuotanto

3. Suojaava neulontaverkko ja suojakennopaneeli:
Asiantunteva suunnittelu ja valmistus

4. Johtavat materiaalit:
Kuparifolio
Johtava kumi
Ferriittiset suojalasit

5. Tarkkuusleimausosat ja -työkalut:
Materiaalit erilaisiin sovelluksiin

V: Beryllium Copper (BeCu) -sormituki ja tiiviste erottuvat poikkeuksellisella suorituskyvyllä:
Ylivoimainen kestävyys:Nämä tiivisteet säilyttävät muotonsa ja eheytensä jopa 10,000 puristuksen jälkeen.

Sähköisen suojauksen tehokkuus:Saavuta erinomainen EMI-suojaus 80-100dB:n suojaustehokkuudella ja 60-70dB H-kentän suojauksella 200 MHz:llä.

Laaja taajuusalue:From 2 GHz plane wave shielding of 75-120dB to >110 dB:n suojaustehokkuus 100 MHz:n tasolle, tuotteemme ovat loistavia laajalla spektrillä.

Luotettavuus ja nopea toimitus:Luota meihin luotettavasta laadusta ja nopeista toimituksista. Koe erinomainen johtavuus ja mittavakaus.

Lämpötilan sietokyky:Tiivisteemme toimivat tasaisesti laajalla lämpötila-alueella, eivätkä ne ole magneettisia.

Monipuoliset vaihtoehdot:Valitse erilaisista asennusvaihtoehdoista, kokoista ja kokoonpanoista, jotka sopivat tarpeisiisi.

Alhainen puristusvoima:Hyödynnä alhainen puristusvoima ja nauti maksimaalisista jousiominaisuuksista.

Erittäin luja kupariseos:Käytämme lujinta kupariseosta, jolla on pitkä kiertoaika.

Sopeutuvuus:Tiivisteemme mukautuvat suuriin rakovaihteluihin ja sopivat ihanteellisesti kaksisuuntaisiin sovelluksiin.

Vaatimustenmukaisuus:Kaikki tuotteemme ovat ROHS-yhteensopivia ja täyttävät uusimmat alan standardit.

Sovellukset:
BeCu-sormijalkamme ja tiivisteemme löytävät laajaa käyttöä seuraavilla aloilla:
Viestintä
Tietokonekaapit
Lääketieteelliset laitteet
Uudet energialaitteet

SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO:ssa olemme sitoutuneet tarjoamaan kattavia EMI-suojausratkaisuja, jotka antavat tuotteillesi korkeimman tason suojauksen sähkömagneettisilta häiriöiltä. Tee yhteistyötä kanssamme huipputeknologian, luotettavuuden ja huippuosaamisen saavuttamiseksi.

V: EMI (Electromagnetic Interference) -suojatiivisteet toimivat luomalla esteen, joka estää sähkömagneettisen säteilyn kulkemisen tai häiriöiden kulkemisen kahden vierekkäisen pinnan välillä. Nämä tiivisteet on suunniteltu tarjoamaan sähkönjohtavuus ja tiivis tiiviste, jotka estävät tehokkaasti sähkömagneettiset aallot ja varmistavat herkkien elektronisten laitteiden eheyden. Näin ne toimivat:
1. Johtavat materiaalit:EMI-suojatiivisteet valmistetaan tyypillisesti johtavista materiaaleista, kuten metallitäytteisistä elastomeereistä (kumeista) tai johtavista kangas-vaahtomuovimateriaaleista. Näillä materiaaleilla on kyky johtaa sähköä.

2.Pakkaus:Kun kaksi pintaa tai komponenttia joutuvat kosketuksiin tai tuodaan yhteen, EMI-suojatiiviste puristuu niiden väliin. Tämä puristus varmistaa hyvän sähköisen kontaktin tiivisteen ja liitospintojen välillä luoden johtavan reitin.

3. Tiivistys:Johtavien ominaisuuksiensa lisäksi EMI-suojatiivisteet toimivat myös tiivisteinä. Ne täyttävät aukot, saumat tai liitokset elektronisissa koteloissa, piirilevyissä tai muissa laitteissa, joihin sähkömagneettiset häiriöt voivat mahdollisesti päästä sisään tai karkaa.

4. EMI:n estäminen:Sähkömagneettiset häiriöt koostuvat elektronisten laitteiden tai ulkoisten lähteiden tuottamista sähkömagneettisista aalloista (radiotaajuussäteilystä). Kun nämä aallot kohtaavat EMI-suojatiivisteen, joka on nyt osa johtavaa reittiä, ne indusoivat sähkövirtoja tiivistemateriaalissa.

5. Absorptio ja heijastus:Indusoituneet sähkövirrat kulkevat johtavan tiivistemateriaalin läpi ja prosessissa absorboivat ja haihduttavat sisään tulevien sähkömagneettisten aaltojen energiaa. Tämä absorptio vähentää häiriön voimakkuutta.

6. Heijastus:Osa sähkömagneettisista aalloista heijastuu pois suojatusta alueesta johtuen tiivistemateriaalin johtavista ominaisuuksista, mikä estää niitä pääsemästä sisään tai karkaamaan.

7. Täydellinen kotelo:Tehokkaan EMI-suojauksen saavuttamiseksi koko elektroniikkakotelo tai ongelma-alue on suojattava johtavalla tiivistemateriaalilla, jotta varmistetaan, ettei siinä ole rakoja tai suojaamattomia alueita.

8. Useita kerroksia:Tapauksissa, joissa vaaditaan korkeampaa suojaustasoa, voidaan käyttää useita kerroksia suojamateriaaleja ja tiivisteitä suojaamaan entisestään.

Käyttämällä EMI-suojatiivisteitä valmistajat voivat tehokkaasti hallita ja minimoida sähkömagneettisia häiriöitä ja varmistaa, että elektroniset laitteet toimivat luotettavasti ja noudattavat sähkömagneettista yhteensopivuutta (EMC) koskevia standardeja ja määräyksiä. Näillä tiivisteillä on ratkaiseva rooli aloilla, joilla signaalin eheys, tietoturva ja häiriöiden estäminen ovat ensiarvoisen tärkeitä, kuten televiestintä-, ilmailu-, lääketieteelliset laitteet ja kulutuselektroniikka.

V: EMI-suojatiivisteet voidaan valmistaa useista eri materiaaleista riippuen erityisvaatimuksista ja käyttötarkoituksesta, johon ne on tarkoitettu. Materiaalin valinta on ratkaisevan tärkeää niiden kyvylle estää tehokkaasti sähkömagneettiset häiriöt. Tässä on joitain yleisesti käytettyjä materiaaleja:
1. Metallilla täytetyt elastomeerit:Nämä tiivisteet valmistetaan sekoittamalla johtavia metallihiukkasia, kuten hopeaa, nikkeliä tai kuparia, elastomeerimateriaalin, kuten silikonin tai neopreenin, kanssa. Metallin ja elastomeerin yhdistelmä tarjoaa sekä sähkönjohtavuuden että joustavuuden. Metallitäytteisiä elastomeerejä käytetään usein, kun tarvitaan kokoonpuristuvaa tiivistettä, koska ne voivat mukautua epäsäännöllisiin pintoihin.

2. Johtava kangas vaahdon päällä:Tämän tyyppinen tiiviste koostuu kerroksesta johtavaa kangasta, joka on laminoitu vaahtosubstraatille. Vaahto tarjoaa tarvittavat kokoonpuristuvuus- ja tiivistysominaisuudet, kun taas johtava kangas tarjoaa johtavuuden. Sähköä johtavia kangas-vaahtomuovitiivisteitä käytetään yleisesti elektroniikkakoteloissa, ja ne voivat olla tehokkaita eri taajuuksilla.

3. Johtava kumi:Johtavat kumitiivisteet valmistetaan tyypillisesti silikonikumista, joka on täytetty johtavilla hiukkasilla. Nämä tiivisteet tunnetaan kestävyydestään ja joustavuudestaan. Niitä käytetään usein sovelluksissa, jotka vaativat ympäristötiivistä EMI-suojauksen lisäksi.

4. Metallikalvot:EMI-suojatiivisteinä voidaan käyttää myös ohuita metallilevyjä, kuten kuparia tai alumiinia. Nämä kalvot yhdistetään usein liima-alustan kanssa, jolloin ne voidaan helposti kiinnittää elektronisten koteloiden tai piirilevyjen liitäntäpinnoille. Metallikalvot ovat erityisen tehokkaita korkeilla taajuuksilla.

5. Johtavat muovit:Jotkut tiivisteet on valmistettu johtavasta muovista, joka sisältää johtavia lisäaineita. Nämä materiaalit voidaan muovata tai suulakepuristaa eri muotoihin, ja niitä käytetään sovelluksissa, joissa kevyitä, ei-metallisia materiaaleja suositellaan.

6. Lankaverkko:Tietyissä tapauksissa EMI-suojatiivisteinä käytetään metalliverkkomateriaaleja, jotka on tyypillisesti valmistettu metallista. Nämä verkot on suunniteltu tarjoamaan johtava este samalla kun ne mahdollistavat ilmanvaihdon tai näkyvyyden sovelluksissa, kuten RF-suojatut ikkunat tai tuuletusaukot.
